La fusione della girante in acciaio inossidabile utilizza la tecnologia di stampa 3D

numero Sfoglia:0     Autore:Editor del sito     Pubblica Time: 2023-09-07      Origine:motorizzato

La stampa 3D è definita dal Comitato F42 dell'American Society of Testing and Materials per creare oggetti sedimentando materiali utilizzando testine di stampa, ugelli o altre tecnologie di stampa.Questo articolo illustra una speciale tecnologia di stampa tridimensionale chiamata iniezione del legante, che è il processo di deposizione del legante liquido attraverso l'ugello per collegare il materiale in polvere.Il materiale incollato è sabbia, che può essere colata direttamente mediante stampa tridimensionale.

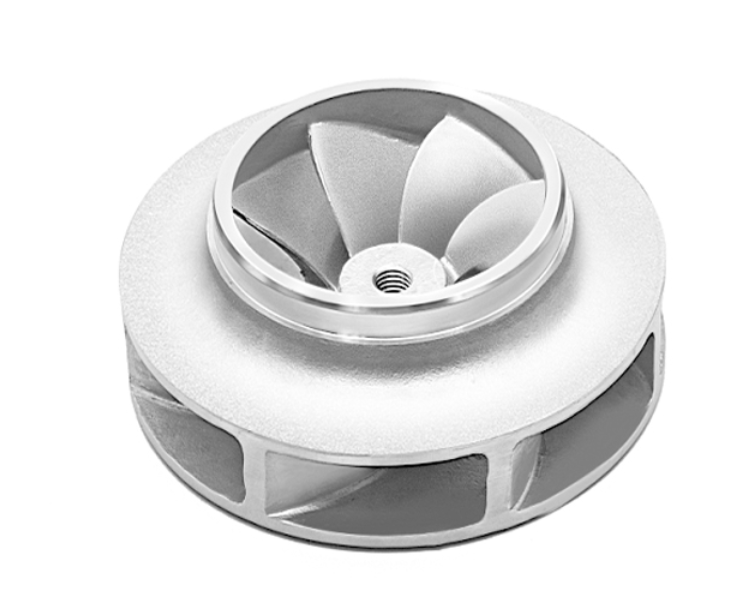

foto 1


Come funziona?

La stampa 3D funziona come una stampante 2D a casa o in ufficio.Tuttavia, questo processo utilizza un sottile strato di carta di sabbia speciale per colata e leganti appositamente progettati per realizzare parti di stampi per colata invece della carta.Sono necessari solo pochi passaggi per ripetere il processo fino a ottenere la forma desiderata.Sotto la guida dei dati di progettazione assistita da computer (CAD), la sabbia viene diffusa e i leganti vengono distribuiti selettivamente.


Quindi ridurre la piattaforma con un certo incremento e stendere un nuovo strato di sabbia.Quindi, utilizzare i dati CAD per applicare nuovamente il legante a questa nuova configurazione.Questo processo viene ripetuto fino al completamento delle parti.A quel tempo, le parti potevano essere estratte dalla sabbia circostante e utilizzate per applicazioni di fusione.


La girante con nucleo in sabbia stampata tridimensionale con un diametro di 26 pollici ha cinque vene e il diagramma di resistenza è mostrato in figura.


foto 2


Sabbia, indurente e legante tecnico speciale possono essere utilizzati per lavorare e trascinare metà dello stampo e del nucleo.Queste sono le basi delle parti fuse.La sabbia stampata può essere utilizzata anche per rappresentare la forma, la simulazione o il modello ingegneristico delle parti.Fornisce una parte tattile, che può essere utilizzata per adattare e persino installare dispositivi nell'officina di lavorazione.Dopo la spruzzatura, sembra una colata di sabbia e ghiaia, del peso di circa 0,06 libbre per pollice cubo.


Il nucleo di qualsiasi tecnologia di stampaggio convenzionale che può essere utilizzata per la fusione è sicuro per qualsiasi lega.Questa anima può essere complessa e non richiede alcun assemblaggio, poiché il processo di stampa 3D elimina gli strumenti tradizionali, come la scatola anima.Un vantaggio di non avere componenti principali è che il canale centrale interno della fusione è più pulito, non ci sono alette sui giunti di assemblaggio del nucleo, nessun difetto di fusione, nessun componente principale difettoso o assenza di fango in queste connessioni.


Questo processo di stampa 3D riduce la pulizia post-fusione dei canali interni, con conseguente miglioramento dei canali interni della pompa.Questo nucleo interno può anche essere prodotto senza allungamento, il che può fornire migliori prestazioni o efficienza della pompa.


Un nucleo di sabbia di una girante stampata tridimensionale con un diametro di 26 pollici ha cinque pale, come mostrato nella figura.


Producendo anime che non richiedono casse d'anima, le regole di progettazione ed efficienza non sono limitate dalla fabbricabilità degli stampi di colata.Questa non è una tecnologia onnicomprensiva.Deve essere utilizzato con processi esistenti o come processo autonomo.I produttori di pompe e gli utenti finali dovrebbero unirli in un momento e in un luogo ragionevoli


Per i nuclei che potrebbero essere troppo sottili per essere trasportati, è possibile fornire una soluzione.Il nucleo può essere stampato in una scatola sigillata per garantire la consegna completa.Pensala come una bambola russa.Una stampante 3D può realizzare tutte le bambole nello stesso momento e posizionarle nello stesso momento.L'utente finale apre la casella di creazione e rimuove il core.


Può essere utilizzato come qualsiasi altro nucleo nell'applicazione di fusione.

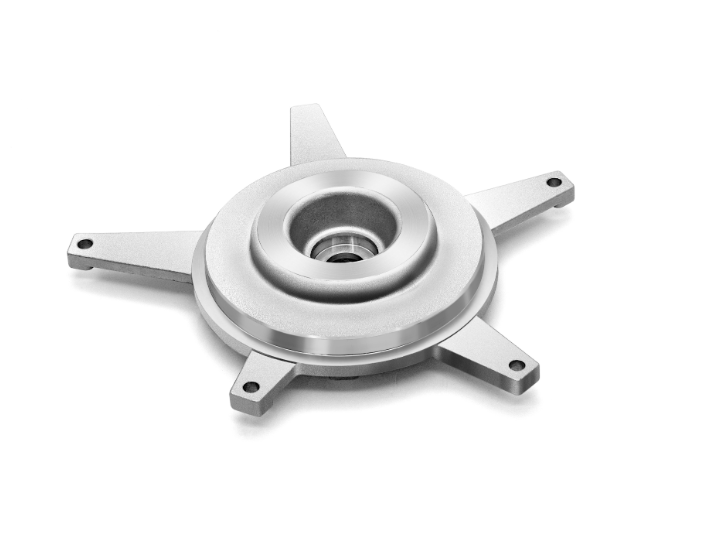

Immagine 3


Flessibilità

Un altro vantaggio di questo nucleo di stampa è che può essere cambiato in qualsiasi momento.Non è necessario valutare il costo dello stampo per apportare modifiche.Se il modello del guscio della pompa ha un design sufficiente e tutto ciò di cui l'utente finale ha bisogno è aggiornare il canale interno, può essere stampato senza attrezzi e senza complicazioni.Questo può essere un enorme vantaggio, usa e getta o campione.


La girante con nucleo in sabbia stampato tridimensionale da 28 pollici di diametro ha sei pale.Il diagramma della resistenza è mostrato di seguito.


A molte persone piace provare qualcosa prima di investire pesantemente in strumenti permanenti o di dimostrare un'idea ingegneristica.Il processo di stampa tridimensionale permette la campionatura senza risentire degli elevati costi delle attrezzature di fusione e del lungo ciclo produttivo legato allo stampo.


La sabbia da stampa può anche essere trasformata in stampi per colata.Questi stampi possono stampare e simulare qualsiasi processo di stampaggio, consentendo alla fonderia di raccogliere preziose informazioni su riempimento, solidificazione e resa.Ciò aiuta le fonderie a migliorare, verificare e ottimizzare il processo prima di ordinare gli utensili, eliminando così le modifiche agli utensili all'inizio della produzione.Per entrare rapidamente nel mercato, la stampa 3D può aiutare a richiedere il completamento immediato di fusioni e stampi in poche settimane o mesi.Uno degli slogan della produzione additiva è realizzare ciò che gli utenti desiderano quando lo desiderano.


Una girante con nucleo di sabbia stampato tridimensionale con un diametro di 28 pollici ha sei vene, come mostrato nella figura.


Benefici addizionali

Per i prodotti tradizionali, la stampa 3D ha grandi prospettive di sviluppo.Gli strumenti di fusione danneggiati non dovranno essere sostituiti o riparati per lavori eseguiti solo occasionalmente.Non è necessario sostituire gli strumenti perduti.L'azienda può stampare la soluzione e utilizzare tutti gli strumenti disponibili.


Ancora una volta, questa non è una tecnologia onnicomprensibile.Mescola e abbina per mantenere un costo basso, necessario solo quando necessario.In futuro, la modalità potrebbe essere archiviata sul server o sull'unità flash, non nel repository.


Più complessa è la fusione, più difficile è il nucleo della produzione e più produttori e utenti finali dovrebbero provare la stampa 3D come soluzione.


Questo cambiamento nel modo in cui vengono prodotte le parti delle pompe può far risparmiare tempo e denaro e consentire a parti e prodotti di entrare sul mercato più rapidamente.Gli ingegneri possono anche testare più soluzioni contemporaneamente e quindi investire in costosi strumenti permanenti.Non devono sacrificare l'efficienza della progettazione a favore della capacità di realizzare prodotti rapidamente.


Modello tridimensionale in sabbia stampato di 7 eliche con un diametro di 30 pollici

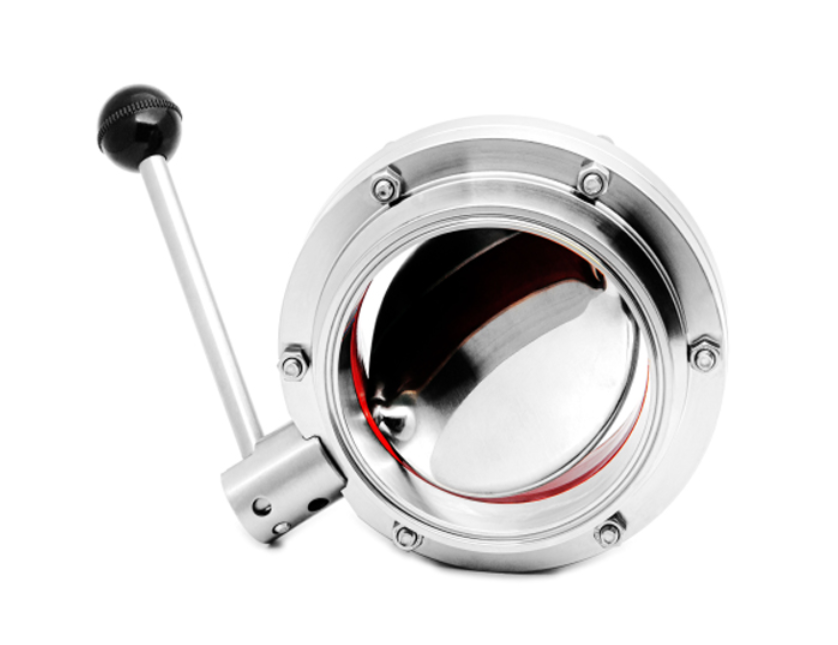

foto4


Processo di avvio

Gli utenti finali dovrebbero studiare e provare questa tecnologia.Per avviare questo processo, dovrebbero comunicare con i fornitori di tecnologia di stampa 3D.È importante comunicare e coordinarsi bene con i fornitori 3D.Gli utenti dovrebbero discutere onestamente dei rischi coinvolti e di ciò che è più importante per loro, come costi, qualità e tempo.Dovrebbero utilizzare il tempo trascorso con il fornitore per spiegare la tecnologia e chiedere al fornitore cosa può fornire e cosa non può fornire.


Gli utenti devono capire che non tutto può essere realizzato con la stampa 3D e non dovrebbe essere così.La brutta esperienza di qualsiasi nuova tecnologia è costosa per tutti.I fornitori di soluzioni, i produttori e gli utenti finali dovrebbero evitare di utilizzare buone soluzioni per problemi sbagliati.


Trovando le giuste funzioni del fornitore e la corrispondenza dei processi per l'applicazione, gli utenti finali dovrebbero essere in grado di utilizzare i componenti più velocemente e meno.Questa tecnologia può far risparmiare sui costi di prototipazione e produzione.I produttori e gli utenti finali dovrebbero condurre ricerche per determinare se la stampa 3D è la loro scelta.

Immagine 5
